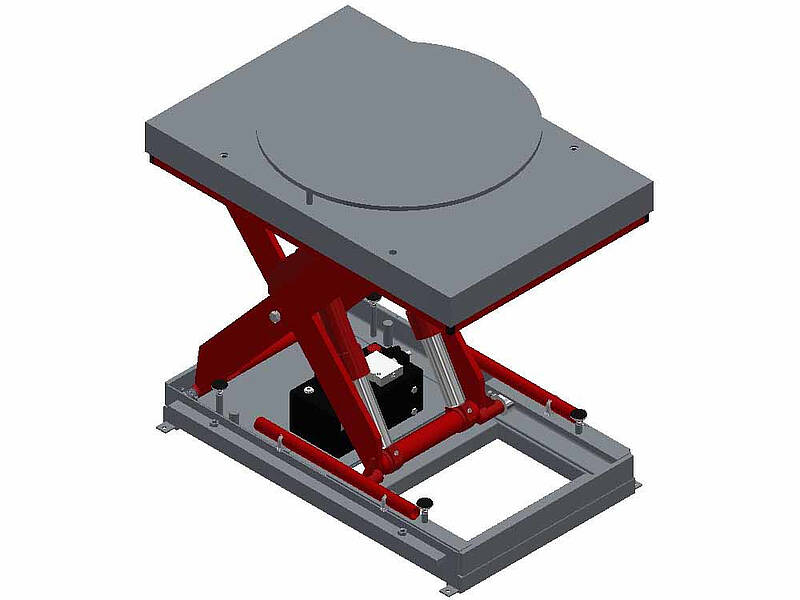

Hubtisch mit Drehplattform
Für ergonomisches Heben und Drehen von Lasten
- Drehplattform passend zur Anwendung
Rund oder eckig, manuell oder angetrieben - Mobil oder stationär
Wahlweise mit Räder- oder Schienenfahrwerk - Vielseitig einsetzbar
Montage-, Handling- und Verpackungsprozesse
Persönliche Projektberatung
+49 5939 96796-90
Oder direkt ein Angebot anfordern:
Qualität aus eigener Fertigung
Sorgfältig gefertigt und vor Auslieferung geprüft.
Technisch abgestimmtes Angebot
Sie erhalten zeitnah ein auf Ihr Projekt zugeschnittenes Angebot.
Garantie & Investitionsschutz
24 Monate Garantie innerhalb der EU – mit Wartungsvertrag auf bis zu 60 Monate erweiterbar.
Welche Ausführung passt zu Ihrem Projekt?
Wählen Sie eine vorkonfigurierte Variante als Ausgangspunkt oder fragen Sie Ihre individuelle Lösung an. Abweichende Nutzlasten, Abmessungen und Ausstattungen können Sie bei den Varianten 1–3 direkt im Feld „Änderungswünsche“ angeben.
| Nutzlast: | 1.200 | kg |
| Plattformlänge: | 2.000 | mm |
| Plattformbreite: | 1.200 | mm |
| Nutzhub: | 800 | mm |
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 1.250 | mm |
| Plattformbreite: | 830 | mm |
| Nutzhub: | 800 | mm |
| Nutzlast: | 1.500 | kg |
| Plattformlänge: | 1.250 | mm |
| Plattformbreite: | 830 | mm |
| Nutzhub: | 800 | mm |
| Nutzlast: | nach Bedarf |
| Plattformlänge: | nach Bedarf |
| Plattformbreite: | nach Bedarf |
| Nutzhub: | nach Bedarf |
Wo werden Hubtische mit Drehplattform eingesetzt?
Hubtische mit Drehplattform kommen überall dort zum Einsatz, wo Lasten nicht nur in der Höhe positioniert, sondern während des Arbeitsprozesses auch gedreht oder neu ausgerichtet werden müssen. Dadurch lassen sich unterschiedliche Seiten einer Last zugänglich machen oder die Last für den nächsten Prozessschritt ausrichten.
Typische Anwendungen finden sich in der Montage, Produktion und im Materialhandling.
Wie kann die Drehplattform ausgeführt werden?

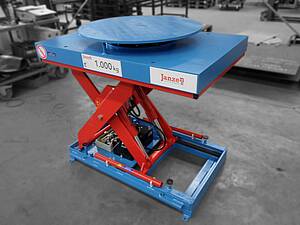

Die Drehplattform wird passend zur Anwendung ausgeführt. Möglich sind runde oder rechteckige Plattformen in unterschiedlichen Abmessungen und Ausstattungen. Je nach Einsatzbereich kann die Drehplattform beispielsweise mit einem umlaufenden Rand oder Schlitzen für Strahlgut ausgeführt werden.
Welche Antriebsarten bieten wir für die Drehplattform an?
Für die Drehbewegung kann die Plattform je nach Anwendung manuell, hydraulisch oder elektrisch angetrieben werden.
Manueller Drehantrieb
Bei der manuellen Ausführung wird die Drehplattform von Hand bewegt. Sie eignet sich insbesondere, wenn die Plattform gut zugänglich ist und die Drehbewegung nur gelegentlich benötigt wird.

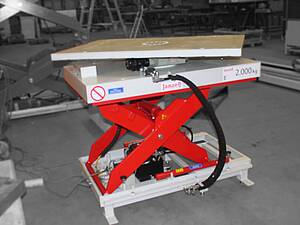

Hydraulischer Drehantrieb
Ein hydraulischer Antrieb ermöglicht das Drehen der Plattform ohne manuellen Kraftaufwand. Er bietet sich beispielsweise bei schweren Lasten an und kann bei hydraulischen Hubtischen in das Antriebskonzept integriert werden.
Elektrischer Drehantrieb
Beim elektrischen Antrieb übernimmt ein Elektromotor die Drehbewegung. Diese Ausführung eignet sich insbesondere für regelmäßige oder gesteuerte Drehvorgänge und lässt sich in entsprechende Steuerungsabläufe integrieren.
Hubtisch mit angetriebener Drehplattform
Das Video zeigt einen Hubtisch mit angetriebener Drehplattform im Einsatz. Die Plattform kann angehoben und die aufliegende Last anschließend gedreht und für den jeweiligen Arbeitsschritt ausgerichtet werden.
Hubtisch mit manueller Drehplattform
Das Video zeigt einen Hubtisch mit manueller Drehplattform im Einsatz. Die Plattform wird von Hand gedreht und ermöglicht es, die Last für den jeweiligen Arbeitsschritt auszurichten.
Wie weit lässt sich die Drehplattform drehen?
Die Drehplattform kann grundsätzlich endlos gedreht werden. Das gilt sowohl für manuelle als auch für angetriebene Ausführungen. Einschränkungen können sich durch zusätzliche Aufbauten ergeben.

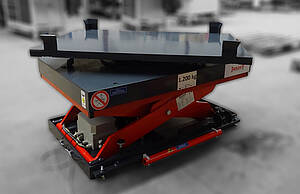

Wie kann die Drehplattform fixiert werden?
Je nach Anwendung kann es erforderlich sein, die Drehplattform in einer bestimmten Position zu fixieren. Die Art der Fixierung wird dabei auf den Antrieb und den vorgesehenen Arbeitsprozess abgestimmt.
Bei angetriebenen Drehplattformen verwenden wir Drehantriebe mit Selbsthemmung oder zusätzlicher Bremse.
Bei manuellen Drehplattformen setzen wir standardmäßig Fixierungen mittels Druckkugeln ein. Damit lassen sich definierte Positionen wie beispielsweise 0°, 90° oder 270° vorgeben. Zum Weiterdrehen muss an diesen Positionen ein zusätzlicher Widerstand überwunden werden.
Je nach Anwendung ist alternativ eine elektromechanische Arretierung möglich. Dabei wird die Drehplattform erst nach Betätigung eines Tasters zum Drehen freigegeben.

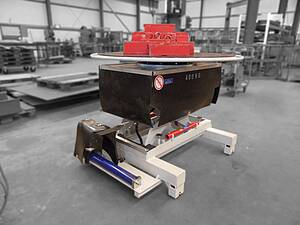

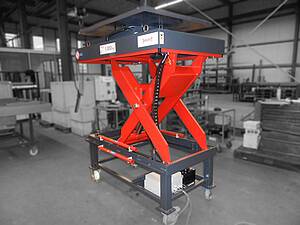

Stationär oder fahrbar?
Je nach Anwendung kann der Hubtisch mit Drehplattform stationär, auf Rädern oder auf Schienen ausgeführt werden. Räder ermöglichen den Einsatz an wechselnden Arbeitsplätzen, während sich ein Schienenfahrwerk für festgelegte Verfahrwege eignet.
Welche Ausführung sinnvoll ist, hängt vom Einsatz und den Gegebenheiten vor Ort ab.
