Hinter den Kulissen: Verladehubtisch für Konzertflügel und Bühnenbilder

Für die Anlieferung eines Theaters fertigten wir einen Tandemhubtisch, mit dem Konzertflügel, Bühnenbilder und weitere schwere oder sperrige Güter sicher zwischen Hof- und LKW-Ladeniveau bewegt werden können. Die 5.500 × 2.500 mm große Plattform ist von drei Seiten zugänglich. Eine spezielle Überlängenfunktion ermöglicht zudem die Verladung von Transportgütern, die über die Plattform hinausragen.

Über die Anlieferung des Theaters werden unterschiedlichste Güter bewegt: von Bühnenbildern und Kulissenelementen über Veranstaltungstechnik bis hin zu hochwertigen Musikinstrumenten. Besonders Konzertflügel stellen hohe Anforderungen an die Verladung. Sie sind schwer, sperrig und aufgrund ihrer empfindlichen Oberflächen und Mechanik besonders sorgfältig zu handhaben.

Für den Umbau der Anlieferungshalle wurde deshalb eine Verladelösung benötigt, die den Höhenunterschied zwischen Hof und LKW-Ladefläche überbrückt und gleichzeitig ausreichend Platz für großformatige Transportgüter bietet.

Eine zusätzliche Herausforderung waren Güter mit Überlänge. Einzelne Bühnenbauteile und andere Transportgüter können länger als die vorgesehene Plattform sein und sollten dennoch mit dem Hubtisch bewegt werden können.

Auch die Zugänglichkeit spielte eine wichtige Rolle: Je nach Transportgut und weiterem Weg innerhalb des Gebäudes sollte die Plattform nicht nur stirnseitig zum LKW, sondern auch von der Seite be- und entladen werden können.

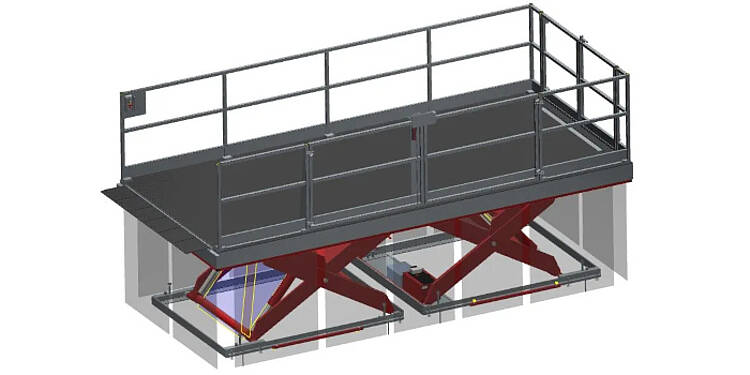

Auf Basis dieser Anforderungen fertigten wir einen Tandemhubtisch mit einer Plattformgröße von 5.500 × 2.500 mm und einer Tragfähigkeit von 5.000 kg.

In der unteren Position liegt die Plattform auf Hofniveau. Transportgüter können dadurch ebenerdig auf den Hubtisch geschoben oder gefahren werden. Anschließend hebt die Anlage die Plattform auf das Ladeniveau des LKWs. So können die Güter direkt in den Laderaum bewegt werden. Beim Entladen läuft der Vorgang entsprechend in umgekehrter Richtung ab.

Die großzügige Plattform bietet dabei auch für sperrige Güter ausreichend Platz – beispielsweise für einen Konzertflügel auf seinem Transportgestell.

Eine Besonderheit des Verladehubtisches ist die Möglichkeit, auch Transportgüter zu bewegen, die länger als die 5,5 Meter lange Plattform sind.

Dafür wird über einen Wahlschalter ein separater Überlängen-Modus aktiviert. Anschließend kann eine Tür an der Schmalseite der Plattform geöffnet werden, sodass das Transportgut über die Plattform hinausragen kann.

Beim Absenken fährt der Hubtisch in diesem Betriebsmodus nicht vollständig auf Hofniveau zurück, sondern stoppt vorher automatisch. Dadurch wird verhindert, dass durch das überstehende Transportgut eine Quetschgefahr zwischen Ladegut und Fußboden entsteht.

Damit können auch Bühnenbauteile und andere Langgüter verladen werden, deren Abmessungen über die eigentliche Plattformlänge hinausgehen.

Für flexible Transportwege ist der Tandemhubtisch von drei Seiten zugänglich.

An der dem LKW zugewandten Schmalseite ermöglichen Ladeklappen den direkten Übergang zwischen Plattform und Fahrzeug. An der gegenüberliegenden Schmalseite sowie an einer Längsseite befindet sich jeweils eine Tür.

Transportgüter können dadurch sowohl in Richtung des LKWs als auch seitlich in die Anlieferungshalle hinein oder aus ihr heraus bewegt werden. Gerade bei großen und schwer zu manövrierenden Gütern lassen sich die Transportwege so an die räumlichen Gegebenheiten und den jeweiligen Verladevorgang anpassen.

Eine automatische Abrollsicherung verhindert, dass rollbare Transportgüter bei angehobener Plattform unbeabsichtigt von der Plattform rollen.

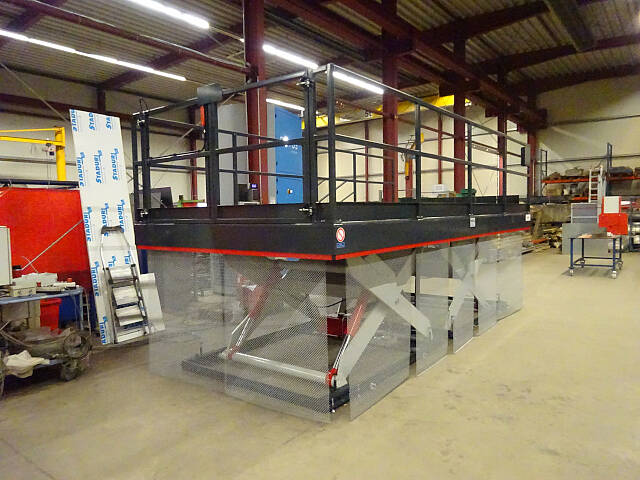

Der Hubbereich ist zusätzlich durch eine Einhausung aus Welldrahtgitter abgesichert. Während der Hub- und Senkbewegung macht ein akustisches Warnsignal Personen im Umfeld auf die Bewegung der Plattform aufmerksam.

Bei der Verladung von Überlängen ergänzt der automatische Zwischenstopp dieses Sicherheitskonzept.

Seit 2021 ist der Tandemhubtisch im Theater im Einsatz. Mit seiner 5.500 × 2.500 mm großen Plattform, 5.000 kg Tragfähigkeit und dreiseitiger Zugänglichkeit eignet er sich für unterschiedlichste Transportgüter – vom Konzertflügel über Veranstaltungstechnik bis hin zu Bühnenbauteilen.

Die Überlängenfunktion erweitert den Einsatzbereich zusätzlich: Auch Transportgüter, die über die 5,5 Meter lange Plattform hinausragen, können mit der Anlage bewegt werden.

So entstand eine Verladelösung, die gezielt auf die unterschiedlichen Transportabläufe hinter den Kulissen abgestimmt ist.
