Säulenheber

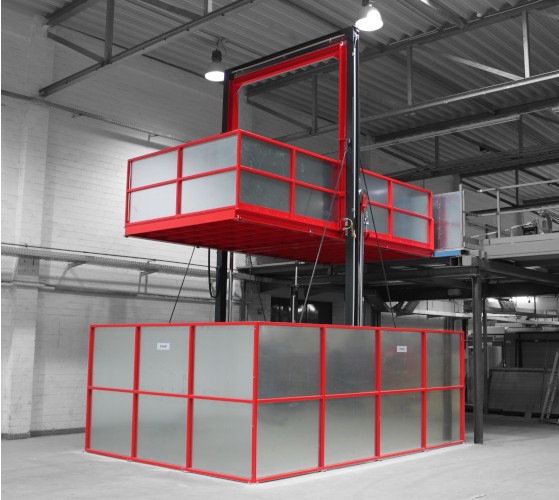

Plattformgröße weitgehend unabhängig von der Förderhöhe
- Flexible Plattformabmessungen
Individuell an die Transportaufgabe anpassbar - Ideal für Nachrüstung & Bestand
Mit oder ohne Grube - Vielseitige Einbaumöglichkeiten
Freistehend, im Schacht oder an einer Brüstung
Persönliche Projektberatung:
+49 5939 96796-90
Oder direkt ein Angebot anfordern:
Individuelle Sonderlösungen
Von Sondermaßen bis zur speziellen Ausstattung – passend zu Ihrem Bedarf.
Technisch abgestimmtes Angebot
Sie erhalten zeitnah ein auf Ihr Projekt zugeschnittenes Angebot.
Garantie & Investitionsschutz
24 Monate Garantie innerhalb der EU – mit Wartungsvertrag auf bis zu 60 Monate erweiterbar.
Welche Ausführung passt zu Ihrem Projekt?
Wählen Sie eine vorkonfigurierte Variante oder fragen Sie Ihre individuelle Lösung an. Abweichende Nutzlasten, Abmessungen und Ausstattungen können Sie bei den Varianten 1–3 direkt im Feld „Änderungswünsche“ angeben.
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 2.000 | mm |
| Plattformbreite: | 1.500 | mm |
| Förderhöhe: | 3.000 | mm |
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 1.500 | mm |
| Plattformbreite: | 1.000 | mm |
| Förderhöhe: | 3.000 | mm |
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 2.400 | mm |
| Plattformbreite: | 1.500 | mm |
| Förderhöhe: | 2.000 | mm |
| Nutzlast: | nach Bedarf |
| Plattformlänge: | nach Bedarf |
| Plattformbreite: | nach Bedarf |
| Förderhöhe: | nach Bedarf |
Was ist ein Säulenheber?
Ein Säulenheber ist eine Hubplattform zum vertikalen Transport von Gütern zwischen unterschiedlichen Höhenniveaus. Die Plattform wird dabei an einer seitlich angeordneten Säulenkonstruktion vertikal geführt.
Bei unseren Säulenhebern erfolgt der Antrieb hydraulisch. Da sich der Hubmechanismus seitlich der Plattform befindet, können Plattformabmessungen und Förderhöhe weitgehend unabhängig voneinander ausgelegt werden. Dadurch lässt sich die Plattform flexibel an die jeweilige Transportaufgabe und Einbausituation anpassen.
Wie unterscheidet sich ein Säulenheber vom Scherenhubtisch?
Bei einem Scherenhubtisch befindet sich das Scherenpaket unterhalb der Plattform. Die für die gewünschte Förderhöhe erforderliche Scherenkonstruktion beeinflusst daher auch die möglichen Plattformabmessungen. Sollen größere Förderhöhen bei vergleichsweise kleinen Plattformabmessungen erreicht werden, können Mehrfachscheren zum Einsatz kommen. Ein Beispiel dafür ist unser Doppelscherenhubtisch.
Beim Säulenheber befindet sich der Hubmechanismus dagegen seitlich der Plattform. Dadurch werden die Plattformabmessungen nicht von einer darunterliegenden Hubkonstruktion beeinflusst und können flexibler ausgelegt werden. Welche Bauart für ein Projekt besser geeignet ist, hängt unter anderem von der benötigten Förderhöhe, der Plattformgröße und den baulichen Gegebenheiten ab.
Säulenheber im Einsatz
Das folgende Praxisbeispiel zeigt einen Säulenheber, der als vereinfachter Güteraufzug eingesetzt wird. Im Video erhalten Sie einen Einblick in Aufbau und Funktionsweise der Anlage.
Kann ein Säulenheber auch ohne Grube installiert werden?
Unsere Säulenheber können je nach Einbausituation sowohl mit als auch ohne Grube installiert werden. Bei einem Grubeneinbau kann die Plattform in der unteren Position bodenbündig abschließen, sodass beim Be- und Entladen keine Steigung überwunden werden muss.

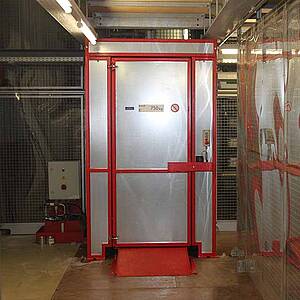

Ist eine Grube baulich nicht umsetzbar, kann abhängig von den Gegebenheiten vor Ort eine Ausführung ohne Grube vorgesehen werden. Der Höhenunterschied zur Plattform wird dabei über eine Auffahrlösung überwunden. Hierfür bieten wir individuell auf den Säulenheber abgestimmte Auffahrrampen mit flacher Steigung, beispielsweise für Elektrohochhubwagen, sowie Auffahrkeile für Einbausituationen mit begrenztem Platzangebot an.
Welche Ausstattung ist für einen Säulenheber möglich?
Unsere Säulenheber können mit verschiedenen Ausstattungsoptionen an die jeweilige Einbausituation und Nutzung angepasst werden.

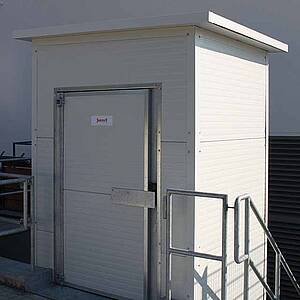

Ist kein bauseitiger Schacht vorgesehen, können beispielsweise Schachtverkleidungen aus Sandwichpaneelen oder Haltestellenumwehrungen eingesetzt werden. Auch bei der Steuerung sind unterschiedliche Ausführungen möglich – von der Totmannsteuerung bis zur Automatiksteuerung.
Welche Ausstattung für Ihr Projekt geeignet ist, stimmen wir auf Ihre Anforderungen und die Gegebenheiten vor Ort ab.
Erhalte ich vor der Fertigung eine Freigabezeichnung?
Ja. Nach der technischen Abstimmung erhalten Sie vor Produktionsbeginn eine Freigabezeichnung für Ihren Säulenheber. Darin werden die wesentlichen Abmessungen und technischen Merkmale der Anlage sowie die vorgesehene Einbausituation dargestellt.
So können Sie die geplante Ausführung und die relevanten Schnittstellen vor der Fertigung prüfen.
Welche Leistungen bietet Janzen rund um den Säulenheber?
Wir begleiten Ihr Projekt von der technischen Beratung und Auslegung über Konstruktion und Fertigung bis zur Montage und Inbetriebnahme vor Ort. Dadurch erhalten Sie die wesentlichen Leistungen rund um Ihren Säulenheber aus einer Hand.
Auch nach der Inbetriebnahme stehen wir Ihnen für Wartung, Instandhaltung und Service zur Verfügung.
Häufige Fragen zu Säulenhebern
Welche Nutzlasten sind bei Säulenhebern möglich?
Die mögliche Nutzlast hängt von der jeweiligen Ausführung und den Projektanforderungen ab. Typische Nutzlasten liegen zwischen 500 und 3.000 kg. Projektabhängig können auch Säulenheber mit Nutzlasten von bis zu 10.000 kg realisiert werden. Welche Leistungsdaten für Ihr Projekt möglich sind, prüfen wir im Rahmen der technischen Auslegung.
Wie schnell fährt ein Säulenheber?
Die Fahrgeschwindigkeit wird auf die jeweilige Anlage abgestimmt. Unsere Säulenheber werden mit einer Fahrgeschwindigkeit von maximal 0,15 m/s (150 mm/s) ausgeführt. Hebezeuge mit einer Fahrgeschwindigkeit von höchstens 0,15 m/s fallen nicht in den Anwendungsbereich der Aufzugsrichtlinie 2014/33/EU.
Kann ein Säulenheber nachträglich eingebaut werden?
Ja. Ein Säulenheber kann in vielen Fällen nachträglich in ein bestehendes Gebäude integriert werden. Welche Ausführung geeignet ist, hängt insbesondere von den vorhandenen Platzverhältnissen, den baulichen Gegebenheiten am Aufstellort und der gewünschten Anordnung der Haltestellen ab. Die Einbausituation berücksichtigen wir bei der technischen Planung des Säulenhebers.
Wie schnell erhalte ich ein Angebot?
Nach Eingang der erforderlichen technischen Angaben erhalten Sie in der Regel innerhalb von 2 bis 3 Werktagen ein auf Ihre Anforderungen abgestimmtes Angebot.
Kann ich ein CAD-Modell des Säulenhebers erhalten?
Ja. Nach Abschluss der Bestellung und der Konstruktionsphase können wir Ihnen CAD-Daten des Säulenhebers zur Verfügung stellen. Gängige Formate sind beispielsweise STEP, DXF und DWG.
Wie lange ist die Lieferzeit für einen Säulenheber?
Die Lieferzeit hängt von der individuellen Ausführung und der aktuellen Fertigungsauslastung ab. Den voraussichtlichen Liefertermin teilen wir Ihnen im Rahmen der Angebots- bzw. Auftragsabwicklung mit.
In welche Länder liefern wir Säulenheber?
Wir liefern Säulenheber innerhalb der Europäischen Union sowie in die Schweiz. Lieferungen in weitere Länder prüfen wir auf Anfrage projektspezifisch.
Wo bieten wir die Montage von Säulenhebern an?
Unser Montageservice steht innerhalb Deutschlands sowie in den angrenzenden Ländern zur Verfügung. Ob eine Montage am jeweiligen Standort möglich ist, klären wir im Rahmen der Projektplanung.
Wie lange gilt die Garantie für meinen Säulenheber?
Standardmäßig gewähren wir auf unsere Säulenheber eine Garantie von 24 Monaten bei Verwendung innerhalb der EU. In Verbindung mit einem entsprechenden Wartungsvertrag kann diese auf bis zu 60 Monate verlängert werden.
