Güteraufzug mit besonders großer Plattform
| Technische Daten | ||
| Tragfähigkeit | 2.000 | kg |
| Plattformlänge | 4.500 | mm |
| Plattformbreite | 2.000 | mm |
| Nutzhub | 3.500 | mm |
| Leistung | 5,20 | kW |
| Hubzeit | ca. 70 | s |
| Senkzeit | ca. 70 | s |
| Produktgruppe | Güteraufzüge | |
Ein Hersteller von Rollläden benötigte für den innerbetrieblichen Materialtransport einen Güteraufzug für großformatige Waren. Mit Breiten von bis zu zwei Metern und Längen von mehr als vier Metern stellten diese besondere Anforderungen an die Plattformabmessungen.
Die Lösung: Großflächiger Güteraufzug auf Säulenheberbasis
Janzen Lifttechnik realisierte einen vereinfachten Güteraufzug mit einer Plattform von 4.500 × 2.000 mm und einer Tragfähigkeit von 2.000 kg. Damit bietet die Anlage ausreichend Platz für den Transport der großformatigen Güter zwischen zwei Fertigungsebenen. Der Nutzhub beträgt 3.500 mm.
Für die technische Umsetzung kamen grundsätzlich sowohl ein Scherenhubtisch als auch ein Säulenheber infrage. Aufgrund der ausreichenden Hallenhöhe fiel die Wahl auf einen Säulenheber. Diese Bauweise ermöglichte eine Integration mit vergleichsweise geringem baulichem Aufwand: Für das bodenebene Befahren der Plattform war lediglich eine 180 mm tiefe Grube erforderlich.

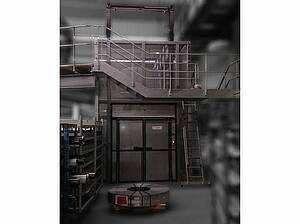

Schachtkonstruktion passend zur Fertigungsumgebung
Der Aufzugsschacht wurde bauseitig aus einer stabilen Quadratrohrkonstruktion mit innenseitiger Blechverkleidung errichtet. Janzen Lifttechnik unterstützte den Kunden bei der Planung und Umsetzung, damit die Schachtkonstruktion den sicherheitstechnischen Anforderungen des Güteraufzugs entspricht.

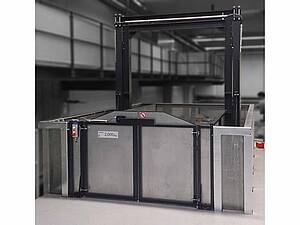

Ergänzt wurde die Schachtkonstruktion durch zwei Haltestellentüren aus unserem Hause. Die installierte elektromechanische Sicherheitszuhaltung ermöglicht das Öffnen der jeweiligen Tür nur dann, wenn sich die Plattform an der entsprechenden Haltestelle befindet.
Benutzerfreundliche Bedienung

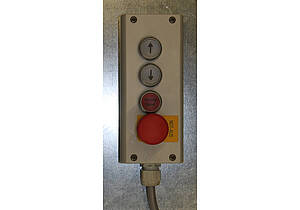

An beiden Haltestellen ist eine Hol- und Sendesteuerung mit Selbsthaltung installiert. Damit lässt sich die Plattform per Knopfdruck anfordern oder zur anderen Haltestelle senden, ohne dass der Bedienknopf während der gesamten Fahrt gedrückt gehalten werden muss.
