Unterfluraufzug erschließt Keller einer Gewerbeimmobilie
| Technische Daten | ||
| Tragfähigkeit | 1.500 | kg |
| Plattformlänge | 2.020 | mm |
| Plattformbreite | 1.570 | mm |
| Nutzhub | 1.880 | mm |
| Leistung | 2,20 | kW |
| Hubzeit | ca. 45 | s |
| Senkzeit | ca. 45 | s |
| Produktgruppe | Unterfluraufzüge | |
| Basis | Scherenhubtisch | |
Wie lässt sich ein Keller so erschließen, dass er künftig flexibel als Lagerfläche genutzt werden kann? Diese Frage stellte sich bei der Modernisierung einer Gewerbeimmobilie. Eine wesentliche Voraussetzung dafür: Auch schwere Lasten sollten sicher und unkompliziert zwischen Außenbereich und Kellergeschoss transportiert werden können. Die bereits vorhandene Grube stellte dabei besondere Anforderungen an die Aufzugslösung.
Die Herausforderung: Unterfluraufzug in vorhandene Grube integrieren
Lasten bis zu 1.500 kg sollten zuverlässig in das Kellergeschoss transportiert werden können. Gleichzeitig galt es, den Aufzug in die bestehende Bausituation zu integrieren.
Die Besonderheit: Die vorhandene Grube war tiefer als für den Aufzug erforderlich und sollte baulich unverändert bleiben. Die zusätzliche Tiefe musste daher durch die Konstruktion der Anlage ausgeglichen werden.
Auch die spätere Nutzung durch verschiedene Mieter war zu berücksichtigen. Der Aufzug sollte unkompliziert bedienbar sein, gleichzeitig aber vor unbefugter Nutzung geschützt werden.
Die Lösung: Individuell angepasster Unterfluraufzug
Für diese Einbausituation entwickelten wir einen individuell angepassten Unterfluraufzug mit 1.500 kg Tragfähigkeit. Die 1.570 × 2.020 mm große Plattform überwindet einen Nutzhub von 1.880 mm.

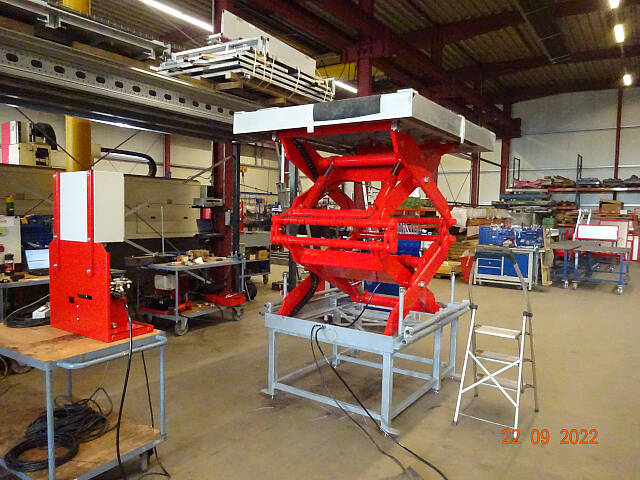

Zum Ausgleich der zusätzlichen Grubentiefe wurde der Unterfluraufzug mit einem aufgeständerten Unterrahmen ausgeführt. So ließ sich die Anlage passgenau in die vorhandene Grube integrieren, ohne diese baulich verändern zu müssen.

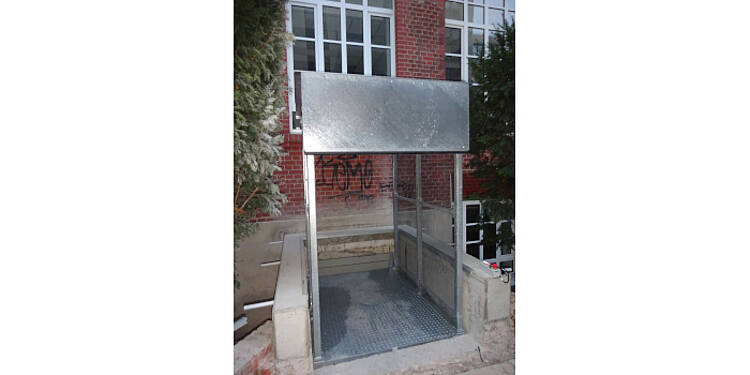

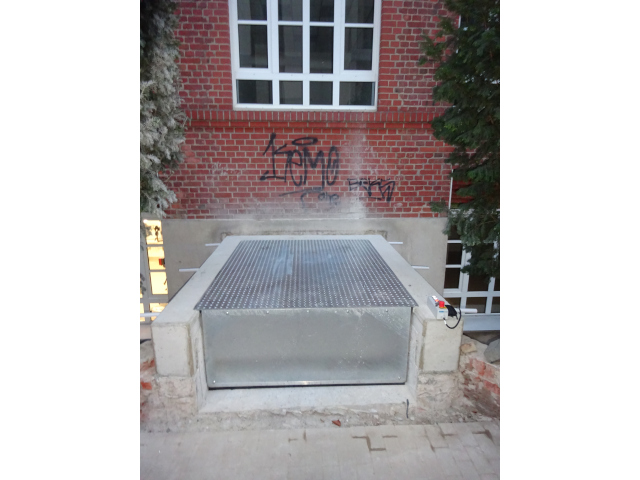

Auch der Baldachin, der den oberen Abschluss des Unterfluraufzugs bildet, wurde an die Einbausituation angepasst. Eine Frontschürze an der Stirnseite schließt die obere Haltestelle bei abgesenktem Aufzug ab.
Für Außeneinsatz und Mieternutzung ausgestattet
Die Lage der oberen Haltestelle im Außenbereich stellte zusätzliche Anforderungen an den Witterungs- und Korrosionsschutz. Ein Grubenkantenschutz mit Regenrinne reduziert den Eintrag von Oberflächenwasser in die Aufzugsgrube. Plattformaufbau und aufgeständerter Unterrahmen sind zudem feuerverzinkt und so gegen Korrosion geschützt.

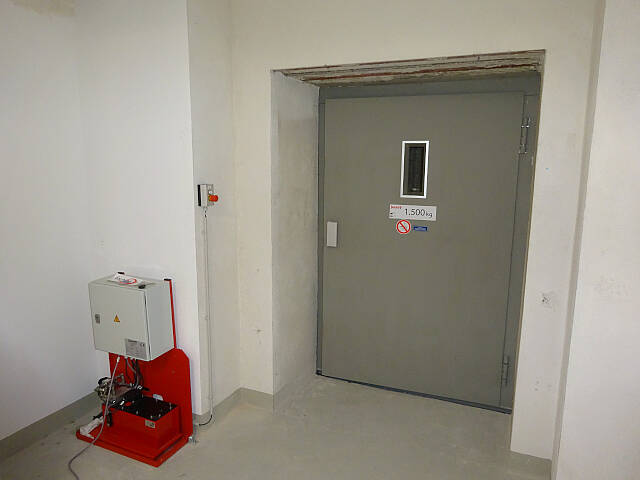

Für eine sichere und kontrollierte Nutzung ist die untere Haltestelle mit einer elektromechanisch gesicherten Haltestellentür ausgestattet. Sie wird erst entriegelt, wenn sich der Unterfluraufzug an der unteren Haltestelle befindet. Die Anlage selbst lässt sich über einen Profilzylinder einschalten und so vor unbefugter Nutzung schützen.
Das Ergebnis: Lagerkeller flexibel nutzbar
Der Unterfluraufzug macht das Kellergeschoss als Lagerfläche für unterschiedliche Mieter nutzbar. Schwere Lasten können komfortabel zwischen Außenbereich und Keller transportiert werden.
Besonders wichtig für das Projekt: Die bestehende Grube musste dafür nicht verändert werden. Die individuell ausgeführte Aufzugskonstruktion ermöglichte die passgenaue Integration in die vorhandene Bausituation.
Damit steht den Mietern eine dauerhaft nutzbare Lösung für den Lastentransport in den Keller zur Verfügung – angepasst an die vorhandene Bausubstanz und die Anforderungen der gewerblichen Nutzung.
