Verladehubtisch für einen sicheren Warenfluss im Klinikum
| Technische Daten | ||
| Tragfähigkeit | 2.000 | kg |
| Plattformlänge | 2.600 | mm |
| Plattformbreite | 1.500 | mm |
| Nutzhub | 580 | mm |
| Leistung | 2,20 | kW |
| Hubzeit | ca. 13 | s |
| Senkzeit | ca. 13 | s |
| Produktgruppe | Verladehubtische | |
| Basis | Scherenhubtisch | |
Für den zentralen Anlieferbereich eines Klinikums war eine sichere und robuste Anlage gefragt, die unterschiedliche Höhenniveaus zuverlässig überbrückt und den täglichen Warenfluss unterstützt.
Janzen Lifttechnik realisierte dafür einen individuell ausgelegten Verladehubtisch mit PIN-geschützter Bedienung, geschlossenem Plattformgeländer und einer auf den Klinikbetrieb abgestimmten Ausführung.
Die Herausforderung: Sichere Verladung an einer zentralen Schnittstelle der Kliniklogistik
Der Anlieferbereich spielt eine wichtige Rolle in der täglichen Versorgung des Klinikums. Über ihn läuft ein großer Teil der Warenanlieferung des Hauses. Störungen oder Ausfälle an dieser Schnittstelle können sich daher unmittelbar auf die internen Versorgungsabläufe auswirken.
Gleichzeitig treffen im Anlieferbereich regelmäßig Lieferverkehr und Klinikpersonal aufeinander – entsprechend hoch ist der Personenverkehr in diesem Bereich.
Für die neue Verladelösung ergaben sich daraus klare Anforderungen: Sie musste unterschiedliche Höhenniveaus zuverlässig überbrücken, für den regelmäßigen Betrieb ausgelegt sein und gleichzeitig ein hohes Maß an Personensicherheit gewährleisten.
Ein weiterer entscheidender Punkt war die Zugangskontrolle. Eine frei zugängliche Bedienung der Hebeanlage kam in diesem Umfeld nicht infrage. Nur berechtigtes Personal sollte den Verladehubtisch in Betrieb nehmen können.
Auch der Einbauort stellte Anforderungen an die Konstruktion. Obwohl sich die Anlage in einem überdachten Bereich befindet, ist sie Feuchtigkeit und wechselnden Temperaturen ausgesetzt. Korrosionsschutz und eine dauerhaft robuste Ausführung waren deshalb ebenfalls Bestandteil der Planung.
Gesucht war somit ein Verladehubtisch, der Betriebssicherheit, Zugangskontrolle, Personenschutz und Langlebigkeit in einer Anlage vereint.
Die Lösung: Individuell ausgelegter Verladehubtisch
Janzen Lifttechnik entwickelte für den Anlieferbereich einen individuell ausgelegten Verladehubtisch mit einer Plattformgröße von 2.600 × 1.500 mm und einer Tragfähigkeit von 2.000 kg.
Die Anlage gleicht die unterschiedlichen Höhenniveaus im Anlieferbereich aus und schafft damit eine zuverlässige Schnittstelle für den täglichen Warenfluss.
Plattform und Unterrahmen sind feuerverzinkt und bieten damit einen langlebigen Korrosionsschutz für den Einsatz im überdachten Außenbereich.
Im Mittelpunkt der Auslegung stand das Sicherheitskonzept.

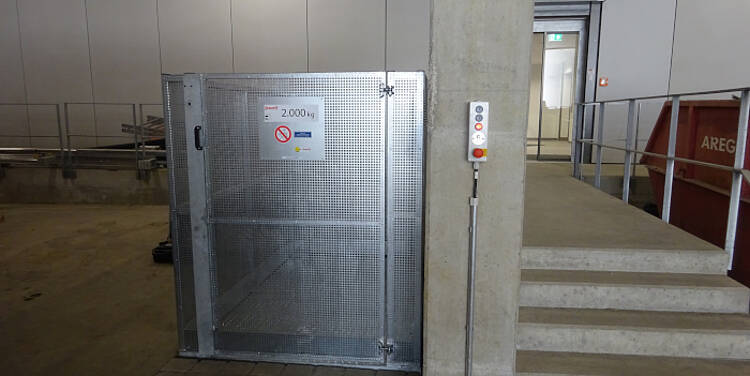

Kontrollierter Zugang über Edelstahlbediensäule mit PIN
An der oberen Haltestelle befindet sich eine Edelstahlbediensäule mit PIN-Eingabe. Bevor der Verladehubtisch genutzt werden kann, muss sich das Bedienpersonal über einen entsprechenden Code autorisieren. Nach erfolgreicher PIN-Eingabe wird die Bedienung für 15 Minuten freigeschaltet. Anschließend erlischt die Freigabe automatisch. So wird verhindert, dass der Hubtisch dauerhaft frei bedienbar bleibt.
Zusätzlich kann die Anlage per Schlüssel vollständig deaktiviert werden – beispielsweise außerhalb der vorgesehenen Betriebszeiten oder während Wartungsarbeiten.
Gerade in einem stark frequentierten Anlieferbereich stellt diese Kombination sicher, dass die Bedienung auf autorisiertes Personal beschränkt bleibt.
Personensicherheit im belebten Anlieferbereich
Neben der Zugangskontrolle war die Sicherheit während des eigentlichen Verladevorgangs entscheidend.

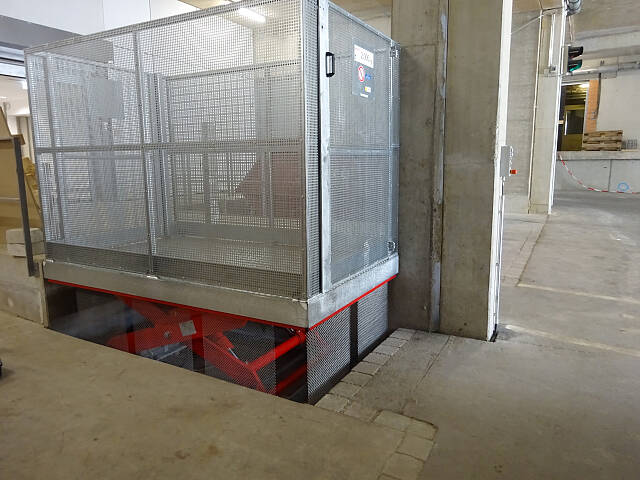

Ein knapp 1.700 mm hohes, geschlossenes Plattformgeländer sichert den Arbeitsbereich auf der Plattform und schützt Personen während des Be- und Entladens.
Während jeder Hub- und Senkbewegung ertönt zusätzlich ein akustisches Warnsignal. Personen im unmittelbaren Umfeld werden dadurch auf die Bewegung des Hubtisches aufmerksam gemacht.
Insbesondere im Klinikbetrieb, in dem neben dem Logistikpersonal auch Mitarbeitende anderer Bereiche den Anlieferbereich passieren können, ergänzen sich damit konstruktive Absicherung und aktive Warnung.
Robuste Ausführung für den langfristigen Betrieb
Auch die Materialauswahl wurde auf die Bedingungen am Einbauort abgestimmt. Plattform und Unterrahmen sind feuerverzinkt und für einen langfristigen Korrosionsschutz ausgelegt.
Als Hydraulikmedium kommt zudem biologisch abbaubares Hydrauliköl zum Einsatz. Dadurch lassen sich mögliche Umweltauswirkungen im Fall eines unbeabsichtigten Ölaustritts reduzieren.
Das Ergebnis: Sicherer Warenfluss an einer entscheidenden Schnittstelle
Mit dem neuen Verladehubtisch verfügt das Klinikum über eine robuste und kontrolliert zugängliche Lösung für einen zentralen Bereich seiner Versorgungslogistik.
Die PIN-geschützte Bedienung beschränkt die Nutzung auf autorisiertes Personal, während das geschlossene Plattformgeländer und das akustische Warnsignal die Sicherheit im belebten Anlieferbereich erhöhen. Die feuerverzinkte Ausführung ist zugleich auf einen langfristigen Einsatz im überdachten Außenbereich ausgelegt.
Das Projekt zeigt, wie sich Höhenausgleich, Zugangskontrolle, Personensicherheit und Langlebigkeit in einer individuell ausgelegten Verladelösung verbinden lassen – für einen sicheren und zuverlässigen Warenfluss im Klinikalltag.
