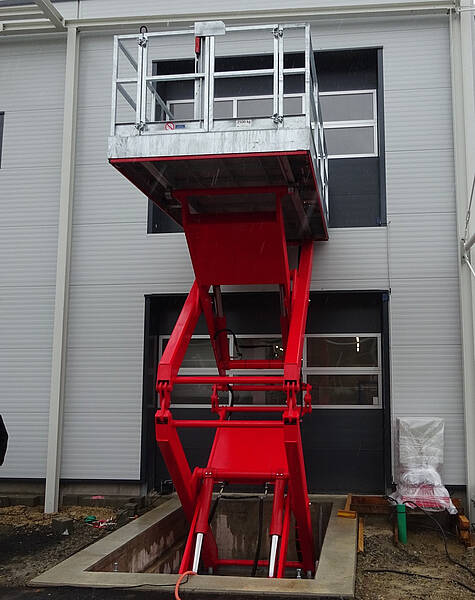

Güteraufzug für den Außenbereich
Für den Warentransport zwischen mehreren Ebenen im Freien
- Witterungsbeständig ausgeführt
Korrosionsschutz nach Anforderung - Bis 10.000 kg Nutzlast
Für Paletten, Maschinen und Industriegüter - Individuell nach Maß
Größe und Ausstattung nach Bedarf
Persönliche Projektberatung:
+49 5939 96796-90
Oder direkt ein Angebot anfordern:
Qualität aus eigener Fertigung
Sorgfältig gefertigt und vor Auslieferung geprüft.
Technisch abgestimmtes Angebot
Sie erhalten zeitnah ein auf Ihr Projekt zugeschnittenes Angebot.
Garantie & Investitionsschutz
24 Monate Garantie innerhalb der EU – mit Wartungsvertrag auf bis zu 60 Monate erweiterbar.
Welche Ausführung passt zu Ihrem Projekt?
Wählen Sie eine unserer vorkonfigurierten Varianten oder fragen Sie Ihre individuelle Lösung an. Abweichende Maße, Nutzlasten und Ausstattungen können Sie direkt im Anfrageformular angeben.
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 2.400 | mm |
| Plattformbreite: | 1.500 | mm |
| Förderhöhe: | 2.000 | mm |
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 1.500 | mm |
| Plattformbreite: | 1.000 | mm |
| Förderhöhe: | 3.000 | mm |
| Nutzlast: | 1.000 | kg |
| Plattformlänge: | 2.500 | mm |
| Plattformbreite: | 1.400 | mm |
| Förderhöhe: | 3.000 | mm |
| Nutzlast: | nach Bedarf |
| Plattformlänge: | nach Bedarf |
| Plattformbreite: | nach Bedarf |
| Förderhöhe: | nach Bedarf |
Wann ist ein Güteraufzug im Außenbereich sinnvoll?
Ein außenliegender Güteraufzug kann sinnvoll sein, wenn innerhalb des Gebäudes nicht ausreichend Platz für die Aufzugsanlage vorhanden ist oder eine nachträgliche Integration in das Gebäude nur mit größerem baulichem Aufwand möglich wäre.
Durch die Anbringung an der Gebäudeaußenseite lassen sich mehrere Ebenen miteinander verbinden, ohne zusätzliche Nutzfläche im Gebäude für die Aufzugsanlage zu beanspruchen.
▶ Grundlegende Informationen zu Bauarten, Einsatzmöglichkeiten und Planung finden Sie auf unserer Produktseite „Güteraufzug“.
Welche Anforderungen ergeben sich durch Witterungseinflüsse?
Bei einem Güteraufzug im Außenbereich müssen Feuchtigkeit, Temperaturschwankungen, Wind und die spezifischen Bedingungen am Aufstellort berücksichtigt werden. Die konkrete Ausführung des Güteraufzugs wird deshalb auf die jeweiligen Umgebungs- und Einsatzbedingungen abgestimmt.
Bei der Auslegung für den Außenbereich sind insbesondere folgende Punkte relevant:
- Korrosionsschutz: Plattform, Aufbauten und weitere Stahlbauteile werden feuerverzinkt oder durch andere geeignete Maßnahmen gegen Korrosion geschützt.
- Hydraulik: Hydraulikkomponenten und Betriebsstoffe werden passend zum vorgesehenen Temperaturbereich ausgewählt.
- Elektrik: Elektrische Komponenten werden entsprechend den jeweiligen Umgebungsbedingungen ausgelegt und gegen äußere Einflüsse wie Feuchtigkeit und Staub geschützt.
- Windlasten: Bei Schachtkonstruktionen werden die am jeweiligen Aufstellort zu erwartenden Windlasten bei der Auslegung berücksichtigt.
- Entwässerung: Ist eine Grube geplant, muss die Ansammlung von Niederschlags- bzw. Oberflächenwasser berücksichtigt werden. Die erforderliche Entwässerung ist entsprechend den örtlichen Gegebenheiten einzuplanen.
Wie lässt sich ein Güteraufzug im Freien vor unbefugter Nutzung schützen?
Neben der Schlüsselfreigabe ist eine RFID-Zugangskontrolle eine weitere Möglichkeit, die Bedienung des Güteraufzugs auf autorisierte Personen zu beschränken. Die Freigabe erfolgt über einen Transponder, dessen Berechtigung vom System geprüft wird. Das folgende Video zeigt die Freigabe der Bedienung per RFID-Transponder.
Was ist bei der Außenaufstellung baulich zu beachten?
Bei der Planung eines Güteraufzugs im Außenbereich spielen neben Nutzlast, Plattformgröße und Förderhöhe auch die baulichen Gegebenheiten am Aufstellort eine wichtige Rolle. Dazu gehören beispielsweise die verfügbare Aufstellfläche, die Anbindung an die gewünschten Ebenen sowie Befestigungs- und Fundamentmöglichkeiten.
Sind für die Installation Änderungen am Gebäude oder an der Fassade erforderlich, sollten diese frühzeitig mit den zuständigen Fachplanern abgestimmt werden. Ob für das geplante Vorhaben eine Baugenehmigung oder andere baurechtliche Abstimmung erforderlich ist, muss anhand der örtlich geltenden Vorschriften geprüft werden.
Wir unterstützen Sie bei der technischen Planung des Güteraufzugs und stellen die dafür erforderlichen technischen Unterlagen zur Verfügung.

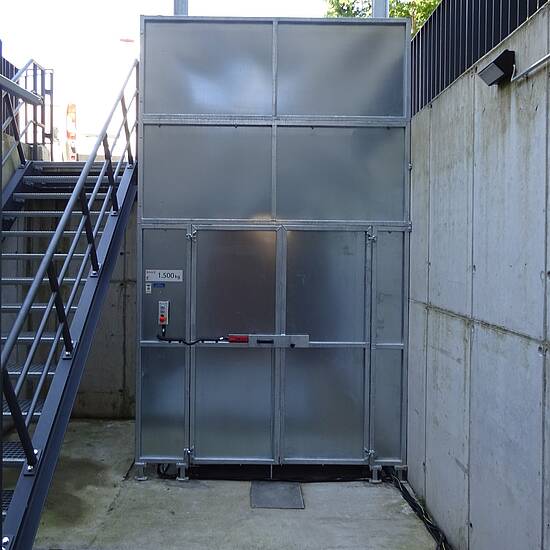

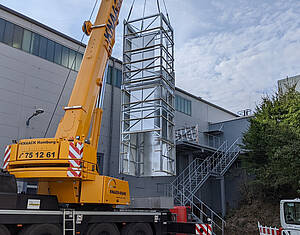

Güteraufzug mit oder ohne Schacht?
Möglich sind offene Ausführungen, Güteraufzüge mit eigener Schachtkonstruktion oder der Einbau in einen bauseitigen Schacht. Welche Variante infrage kommt, hängt von den technischen und sicherheitstechnischen Anforderungen ab.
Weitere Informationen finden Sie in unserem Artikel „Wann kann auf eine Einhausung bei Güteraufzügen verzichtet werden?“.

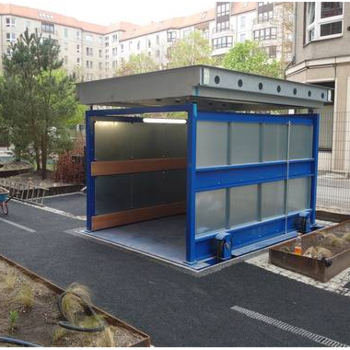

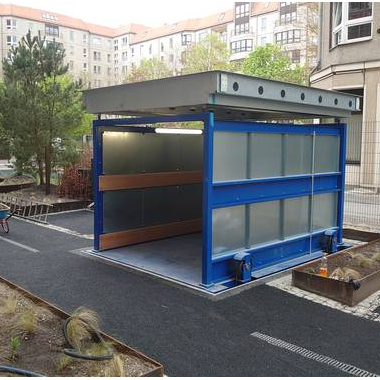

Unterfluraufzug als Alternative
Wenn die Fläche oberhalb der Anlage weiterhin genutzt werden soll, kann ein Unterfluraufzug eine Alternative sein. Im abgesenkten Zustand befindet sich die Plattform vollständig im Boden. Je nach Ausführung kann die obere Abdeckung begeh- oder überfahrbar ausgeführt werden.
▶ Mehr über Unterfluraufzüge erfahren
Häufige Fragen zu Güteraufzügen im Außenbereich
Kann ein Güteraufzug im Außenbereich auch bei Minustemperaturen genutzt werden?
Ja. Bei entsprechender Auslegung ist auch der Betrieb bei niedrigen Außentemperaturen möglich. Dabei müssen die eingesetzten Komponenten und Betriebsstoffe auf den vorgesehenen Temperaturbereich abgestimmt werden. Dazu gehört beispielsweise die Auswahl eines geeigneten Hydrauliköls.

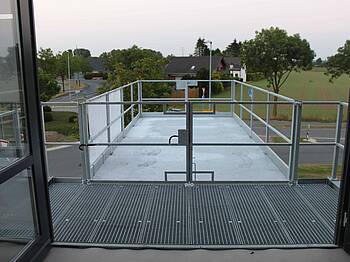

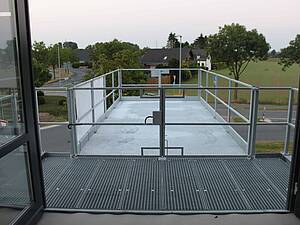

Kann ein Güteraufzug nachträglich außen an ein bestehendes Gebäude angebaut werden?
Ja. Ein Güteraufzug kann auch nachträglich an der Außenseite eines bestehenden Gebäudes installiert werden. Bei der Planung müssen unter anderem die verfügbare Aufstellfläche, die Anbindung an die gewünschten Ebenen sowie gegebenenfalls erforderliche Änderungen am Gebäude oder an der Fassade berücksichtigt werden.
Benötigt ein Güteraufzug im Außenbereich eine Grube?
Nicht in jedem Fall. Ob eine Grube erforderlich ist und welche Tiefe benötigt wird, hängt insbesondere von der Bauart und der technischen Auslegung des Güteraufzugs ab. Bei bestimmten Ausführungen auf Basis eines Säulenhebers ist auch eine Installation ohne Grube möglich. Der Höhenunterschied an der unteren Haltestelle kann dann beispielsweise mit einer Auffahrrampe überwunden werden.
Weitere Informationen finden Sie in unserem Artikel „ Welche Grubentiefe benötigt ein Güteraufzug?“.
Welche Angaben werden für die Planung eines Güteraufzugs im Außenbereich benötigt?
Für eine erste Planung sind insbesondere die gewünschte Nutzlast, die Plattformabmessungen, die Förderhöhe sowie die Anzahl und Anordnung der Haltestellen und Zugänge relevant. Zusätzlich sollten die baulichen Gegebenheiten am vorgesehenen Aufstellort benannt werden. Auf dieser Grundlage kann die passende Ausführung für das jeweilige Projekt abgestimmt werden.
Erhalte ich vor der Fertigung eine Freigabezeichnung?
Ja. Vor Produktionsbeginn erhalten Sie eine Freigabezeichnung mit den relevanten technischen Daten und Abmessungen des Güteraufzugs. Auch Angaben zur vorgesehenen Einbausituation sind darin enthalten.
Ist ein CAD-Modell des Güteraufzugs verfügbar?
Ja. Nach Abschluss der Bestellung und der Konstruktionsphase können wir auf Wunsch CAD-Daten des Güteraufzugs zur Verfügung stellen. Gängige Formate sind beispielsweise STEP, DXF, DWG und IFC.
Damit kann der Güteraufzug in vorhandene Planungsunterlagen integriert werden.
Wer übernimmt die Montage des Güteraufzugs im Außenbereich?
In der Regel übernehmen wir die Montage des Güteraufzugs vor Ort. Unser Montageservice steht innerhalb Deutschlands sowie in den angrenzenden Ländern zur Verfügung. Vor der Lieferung stimmen wir die erforderlichen Voraussetzungen und den Montageablauf mit Ihnen ab. Bauseitige Leistungen, beispielsweise die Erstellung einer Grube sowie Arbeiten am Gebäude oder an der Fassade, müssen entsprechend der abgestimmten Planung vorbereitet sein. Die konkreten Vorgaben hierzu erhalten Sie mit der Freigabezeichnung.
Wie lange ist die Garantie auf den Güteraufzug?
Standardmäßig gewähren wir auf unsere Güteraufzüge eine Garantie von 24 Monaten bei Verwendung innerhalb der EU. In Verbindung mit einem entsprechenden Wartungsvertrag kann diese auf bis zu 60 Monate verlängert werden.
